Centrum obróbcze BUGATTI PICCHI TRANSFER TR 10 – 15/OS

OFERTA HANDLOWA SPRZEDAŻY CENTRUM OBRÓBCZEGO

BUGATTI PICCHI TRANSFER TR 10 – 15/OS


Cena 265 000 EUR netto



Wielowrzecionowy automat obróbczy PICCHI przeznaczony jest do seryjnego wytwarzania części z półwyrobów mocowanych w kolejnych uchwytach automatu. Automat posiada 15 głowic, w tym 6 z prawej strony, 4 z lewej strony i 5 w osi obrotu stołu, z czego 12 głowic wiertniczo- frezarskich i 3 głowice gwintujące. Stół roboczy wyposażony jest w 10 uchwytów, w które kolejno mocowane są półwyroby i poprzez obrót stołu (obrót pionowo w dół) wykonywane są kolejne operacje obróbki (frezowanie, gwintowanie, wiercenie). Możliwe jest wykonywanie 15 operacji na 9 elementach jednocześnie. Automat służy do obróbki mechanicznej odkuwek i bloczków mosiężnych, był wykorzystywany do produkcji między innymi korpusów zaworów bezpieczeństwa, wodomierzy, wielozaworów, korpusów elektrozaworów, elementów pneumatyki i hydrauliki siłowej.

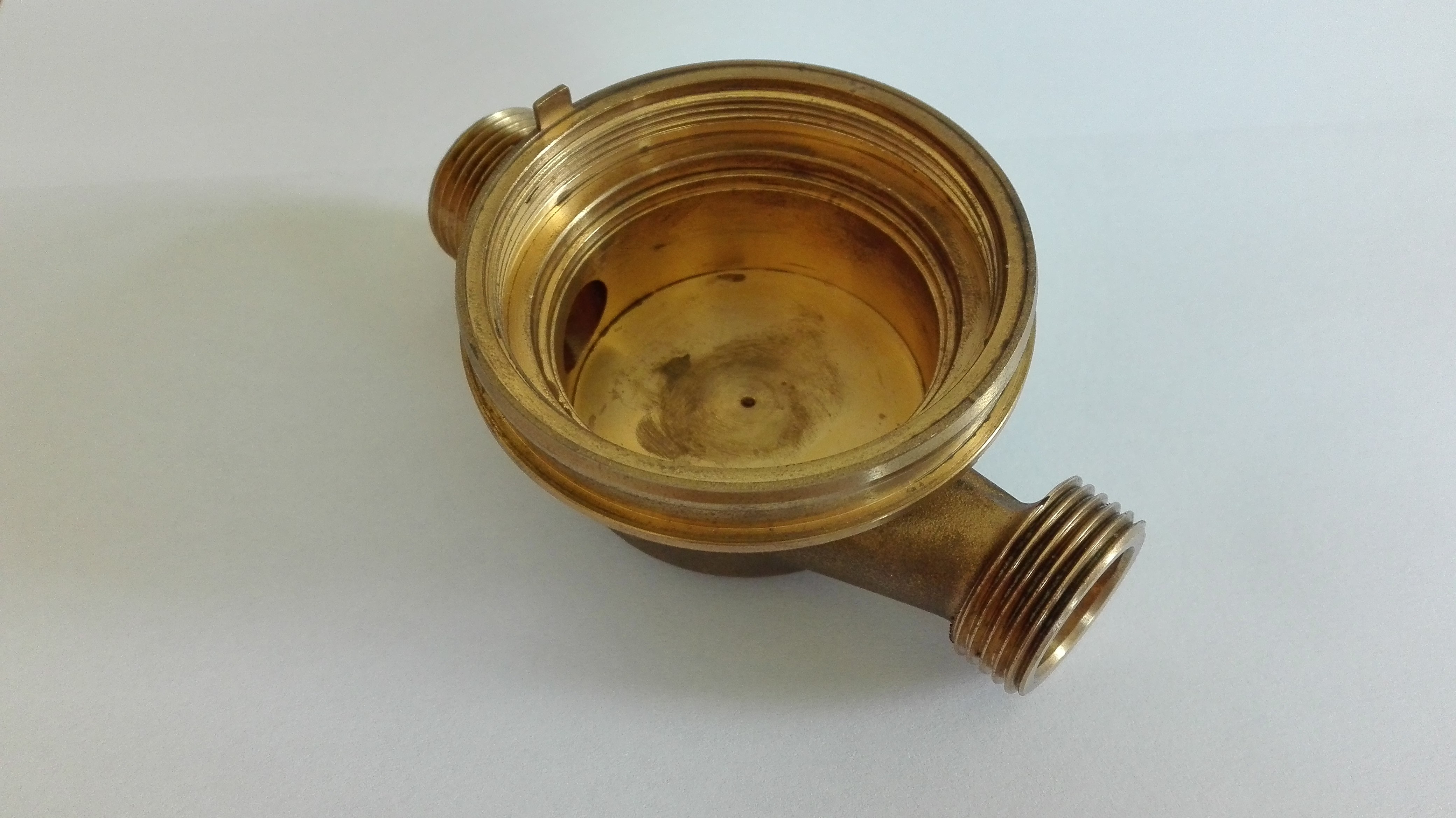

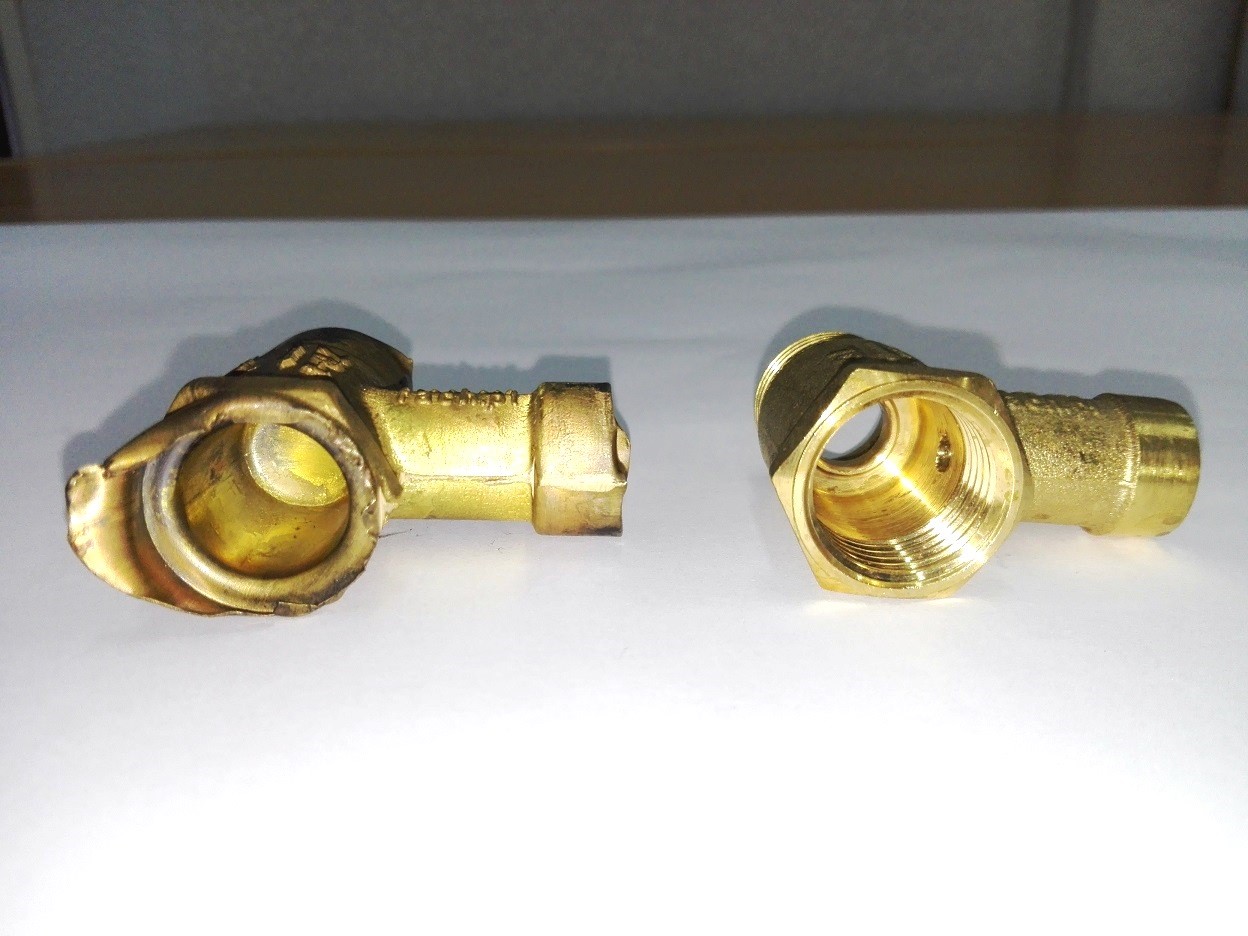

Przykład wyrobów po obróbce na automacie:


Wydajność: 285 sztuk na godzinę wyrobu powyżej - stan wejściowy i wyjściowy.
Czas jednostkowy: 0,21 min/1sztukę.


Wydajność: 125 sztuk na godzinę wyrobu powyżej - po obróbce w jednym zamocowaniu z surowej odkuwki.
Czas jednostkowy: 0,48 min/ 1 sztukę


DANE OGÓLNE
Rok produkcji:    1998
Wymiary [mm]:    Maszyna 3800 x 4300
Szafa sterownicza z agregatem chłodniczym 3500 x 900
Cała powierzchnia 5700 x 5000
Moc całkowita:    85 kW
Waga:    9,2 t
Napięcie zasilania:    400 V
Częstotliwość:    50 Hz

WIELKOFORMATOWY  STÓŁ OBROTOWY
Oś obrotu:    pozioma
Maksymalny wymiar detalu:    525 mm
Ilość mocowań:    10
System blokady:    pierścienie zębate Hirth Ø 450
Reduktor momentu obrotowego:    Cyclo FC-A45G-89
Silnik:    bezszczotkowy z nominalnym momentem obrotowym 18 Nm, typ Simens IFT5076 3000 obrotów/minutę
Połączenie reduktora:    bezpośrednie
Kierunek obrotu:    w dół

IMADŁO
Skok otwarcia imadła:    0-26 mm
Siła maksymalna imadła blokującego  (4 MPa):    1176 daN


JEDNOSTKA WIERTNICZO – FREZARSKA (12 sztuk)
Średnica wrzeciona:    100 mm (zamocowanie ISO 40)
Maksymalna prędkość w osi Z:    12 m/min
Zakres prędkości obrotowych wrzeciona    1000-2000 obr/min   1440-2880 obr/min

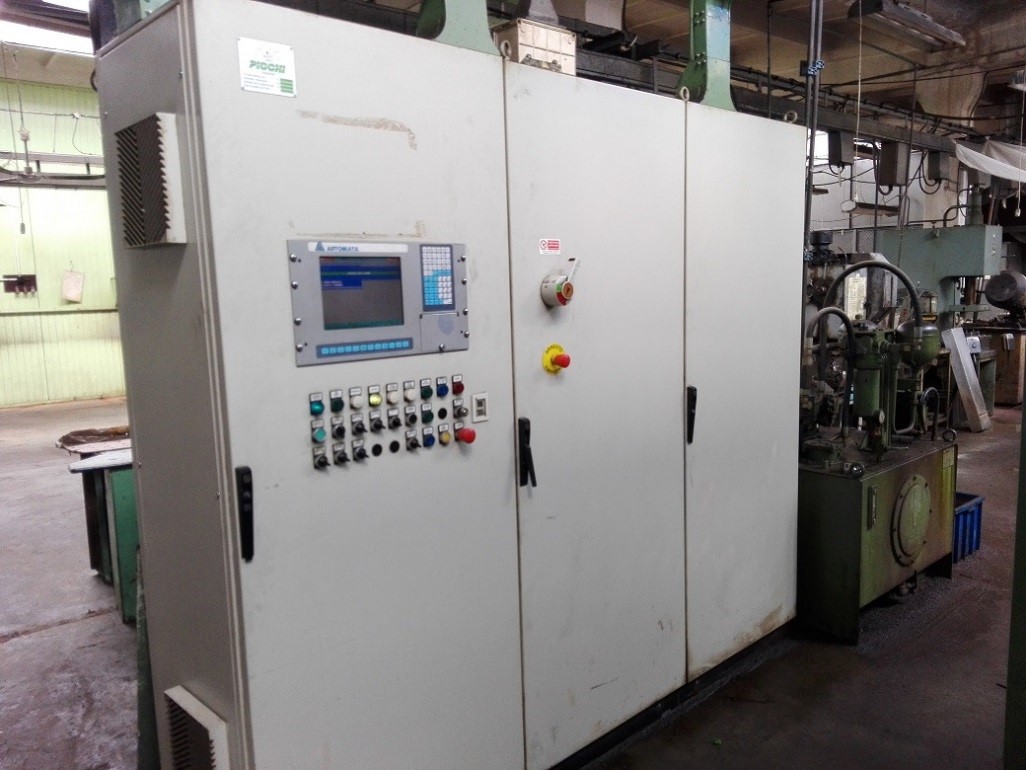

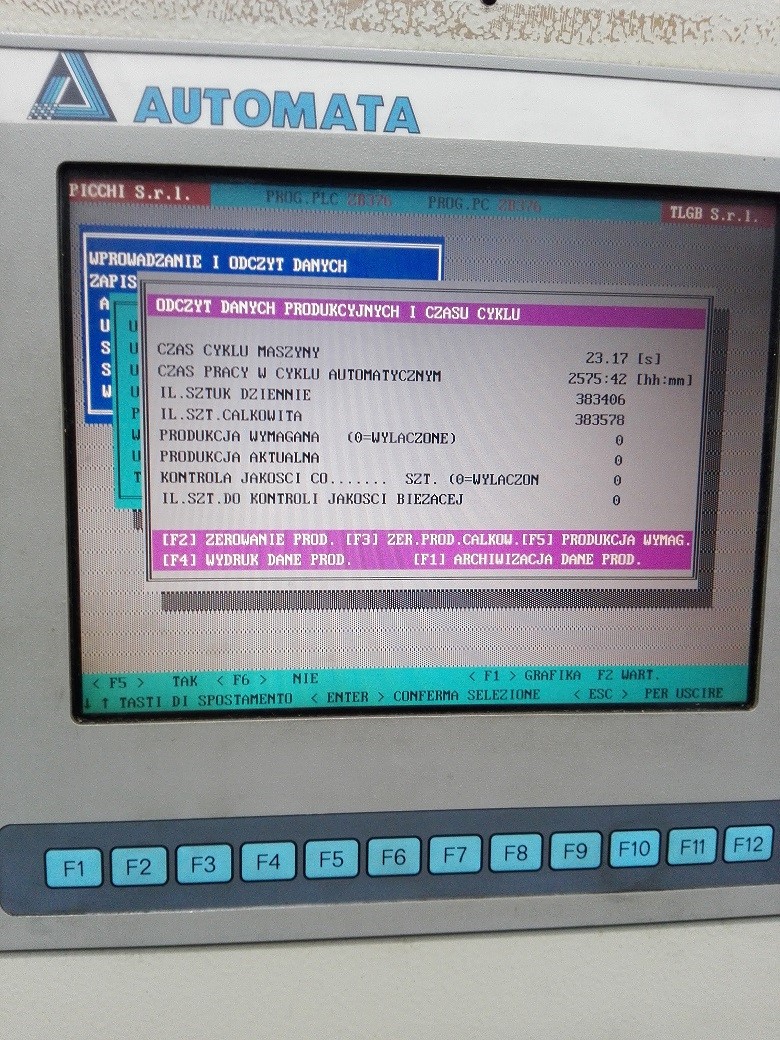

SZAFA STEROWNICZA: oprogramowanie SINUMERIK








WYPOSAŻENIE DODATKOWE (w cenie maszyny):
Agregat hydrauliczny: Berarma typ 02PSP3-80
Jednostka smarująca: Viovoil typ KVOP/0,98
Przenośnik wiórów
Materiał wiórów: mosiądz
Maksymalny rozmiar wiórów: 30 mm
System filtrowania: filtrowanie wibracyjne
Pompa: SACEMI 3,6 kW typ AP 30B/200

Podane ceny nie obejmują: kosztu demontażu/montażu, załadunku, transportu.
Płatność: przedpłata 100% przed przystąpieniem do demontażu
Ważność oferty: do czasu sprzedaży maszyny
Telefon: 608 088 001
E-mail: p.dytkowski@fach.pl
Skype: p.dytkowski
W razie jakichkolwiek pytań lub wątpliwości odnośnie oferty prosimy o kontakt telefoniczny lub mailowy.


Z poważaniem


Piotr Dytkowski
Prezes Zarządu / Dyrektor Generalny „FACH” S.A.
